        2. 應用案例丨宇泰科技工業交換機應用于連云港灌云儲能風電項目

          2024-08-09


          風力發電的整個過程較傳統的火力發電而言要更加的復雜,風力發電場從風機發電-升壓箱變-匯流-升壓站中壓母線--主變壓器-升壓站高壓母線--高壓出線--電網并網,中間需要經過兩次升壓后并入電網,電氣設備的數量和種類比較多,任意環節出現故障都會影響風力發電場的正常運行。因此,需要在風力發電場的各個環節設置保護和測控裝置,監測風電場的運行狀態。

          此外,風力發電場一般地處偏僻,安裝比較分散,環境也比較惡劣。因此,風電場需要一套遠程監控系統,便于運維人員更有效的管理風電場運行。

          風電電力監控系統則是通過集中監控、實時數據采集與顯示、故障預警與處理、功率管理與優化以及生產報表與統計分析等功能,確保風機的安全穩定運行,提高發電效率,降低運營成本,為實現節能減排目標提供支持。

          由于風力發電場一般占地面積比較大,設備分散,因此,整套監控系統對數據通訊可靠性和實時性提出了更高的要求。


          一、項目客戶需求:


          風力發電場監控系統拓撲圖(示意圖)

          本項目涉及直流匯流箱、逆變器、箱變等設備產生的數據信息與上游中控室電力監控系統、網絡安全監控系統建立起工業通信網絡,具體需求為:

          1、具備將直流匯流箱、逆變器、箱變等數據傳輸至Rackserver服務器。

          2、將各直流匯流箱、逆變器、箱變等數據各獨立模塊數據接口進行匯集接入中控室。

          3、提供各模塊所需的電口和光口,支持協商速率。

          4、傳輸的實時性、準確性、可靠性,滿足接入電力監控系統、網絡安全監控系統和管理需求。

          5、具備較強的抗電磁干擾性、高低溫等惡劣的現場環境。

          二、解決方案:

          1、方案概述:

          根據本項目對接入電力監控系統、網絡安全監控系統的網絡通信接入需求,我們推薦使用UT-62424G系列28口全千兆網管型以太網交換機方案。UT-62424G-16GT8GB4GP-BND具備將直流匯流箱、逆變器、箱變等數據的實時高效、準確地傳輸至上位機軟件的功能,確保數據的實時性和準確性,從而滿足工業現場監控和管理的需求。

          2、方案拓撲:

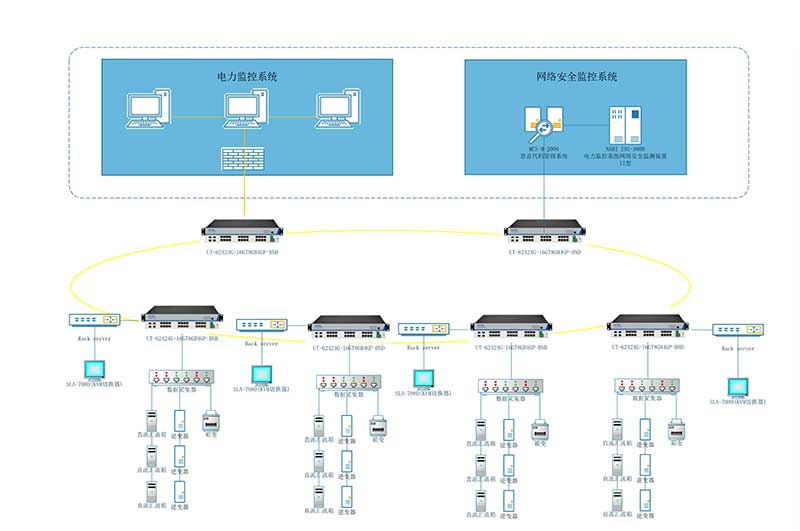

          宇泰科技工業以太網通信解決方案應用拓撲圖(示意圖)

          3、方案優勢:

          (1)UT-Ring環網結構設計:采用UT-Ring環網結構設計,在網絡出現故障時仍能自行重構,保證系統安全可靠。

          (2)大口數大吞吐量:提供全千兆網絡接入,最多可支持28路千兆接口,最大可支持12路千兆光纖接口,增強了網絡擴展的靈活性。

          (3)較強的抗干擾能力:具有對電磁和射頻干擾抑制能力,在傳輸過程中不受電磁和射頻噪聲的影響。

          三、應用效果:

          1、設備接入:

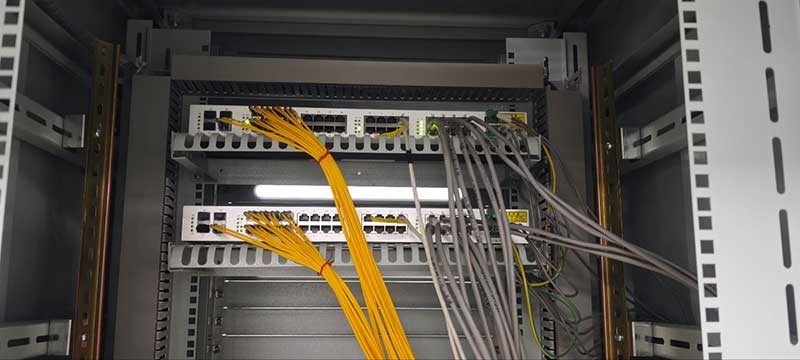

          UT-62424G系列產品應用于該項目

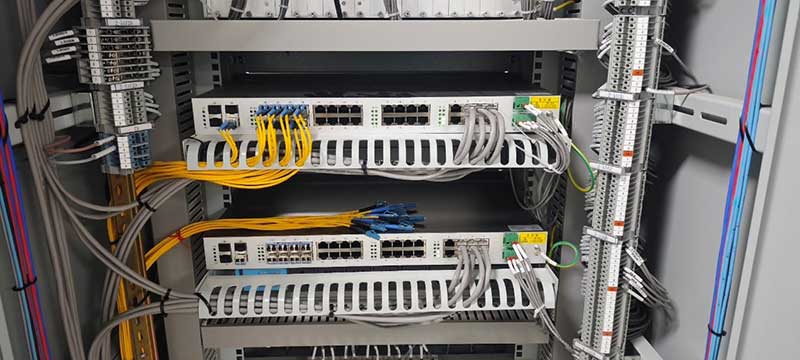

          UT-62424G系列產品應用于該項目

          2、系統應用接入:


          宇泰科技UT-62424G系列管理軟件頁面(與網絡監控系統對接)

          四、相關應用產品:

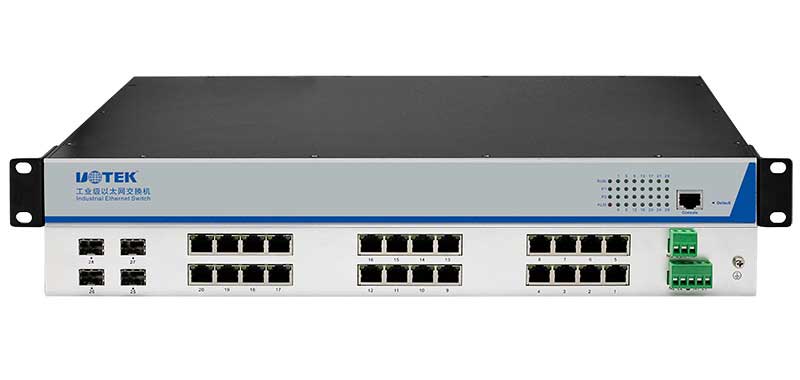

          UT-62424G系列28口全千兆網管型以太網交換機:

          UT-62424G系列是款高性能,高性價比的網管型全千兆以太網交換機。該系列交換機最多可支持28路千兆接口,最大可支持12路千兆光纖接口,增強了網絡擴展的靈活性。該系列交換機支持端口鏡像、VLAN、IGMPSnooping、QOS、STP/RSTP/MSTP、ACL訪問控制列表等豐富的二層軟件特性及一系列實用的管理方式,如Console、Telnet、Web、SNMP等,同時還支持3層交換技術(靜態路由/RIP/OSPF/VRRP),更好的為監控應用領域構建大型網絡提供安全可靠的解決方案。


          支持千兆以太網口和光口的多種不同組合

          支持IGMPSnooping過濾多播封包

          支持IEEE802.1QVLAN便于簡易網絡規劃

          支持QoS(IEEE802.1p/1Q)及TOS/DiffServ增加網絡穩定性

          支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2v3

          支持支持鏈路聚合,優化網絡帶寬

          支持訪問控制列表(ACL)增強靈活度及網絡管理安全性

          支持端口鏡像功能,便于在線調試

          支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制

          支持3層交換功能(靜態路由/Rip/OSPF/VRRP),進行跨網段數據傳送

          支持電源,端口異常狀態繼電器輸出告警功能

          支持寬溫工作,工作溫度范圍為:-40℃~85℃
