        2. 工業串口轉以太網光纖收發器_UT-2788串口轉RS-232/485/422光纖轉換器

          UT-2788 串口轉RS-232/485/422光纖轉換器

          產品名稱:串口轉RS-232/485/422光纖轉換器
          規格型號:UT-2788
          異步傳輸:點對點運用,速率達 460Kbps
          RS-232 接口特性:標準 RS-232 三線接口+/-15KV(防靜電)ESD 保護支持速率最高 115.2Kbps
          RS-485/422 接口特性:采用端口自適應技術實現從端口到速率調節自適應,無需開關設置,士15KV(防靜電)ESD 保護支持多達 128 點輪詢環境

          產品概述:

          UT-2788是多功能的支持異步RS-232,RS-485,RS-422通信接口的光纖MODEM,是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇。支持RS-232,RS-485,RS-422多種異步通信協議,可以同時混合使用兩個RS-232,RS-485或RS-422接口,支持2線(半雙工)RS-485和4線(全雙工)RS-422工作方式。UT-2788的RS-485方式支持數據(TXD或SD)發送控制,從而提高了適應各類軟件的能力,也簡化了控制方式,光纖MODEM支持異步串行口之間的多種光纖連接方式,它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信,通信距離最遠可達多模4公里,單模20公里,RS-232信號的傳輸速率最高為115.2KBPS,RS-485/RS-422的信號傳輸速率最高可達460KBPS,不同電氣標準的接口可以混合使用,可以用RS-232的設備去連接RS-485/RS-422的設備,可以代替RS-232到RS-485/422接口轉換器或光電隔離器,并提供了優良的EMI/RFT特性。

          UT-2788支持兩個數據信號的傳輸: 發送數據和接收數據, 同時還提供了RS-485/RS-422的數據傳輸自動使能控制電路。零延遲轉換時間,所有的串行口都是通過接線柱連接,光纖的連接通過兩個ST接口。


          產品特性:

          ● 支持點對點或環路(點對多點)連接

          ● 支持RS-232異步通信協議

          ● 通信速率可達300-460.8Kbps

          ● 可選SC、FC、ST接口

          ● 支持主從工作模式

          ● 從模式可作為中繼器使用


          產品參數:

          產品參數
          接口支持支持RS-232/RS-485/RS-422接口
          異步傳輸點對點運用,速率達460Kbps
          傳輸距離多模4KM米,單模20KM
          工作溫度-40℃到+85℃,相對濕度為5%到95%
          工作波長1310nm(多模),1310nm(單模)
          電氣接口RS-232采用接線柱連接器
          RS-485/422采用接線柱連接器
          光纖接口可選SC/FC/ST接口
          RS-232接口特性標準RS-232三線接口±15KV(防靜電)ESD保護支持速率最高115.2Kbps


          訂購信息:

          訂購信息
          型號UT-2788SMUT-2788MM
          信號/接口光纖SC-ST-FC可選
          RS-232/485/422接線端子
          端口數量光纖1
          RS-232/485/4221
          接口保護等級RS-232±15KV ESD
          RS-485/422600W浪涌
          通訊速率300-460.8Kbps
          使用環境溫度-40/85℃
          濕度5-95%
          電源有源100-240VAC


          備注:以上產品配件為導軌座。

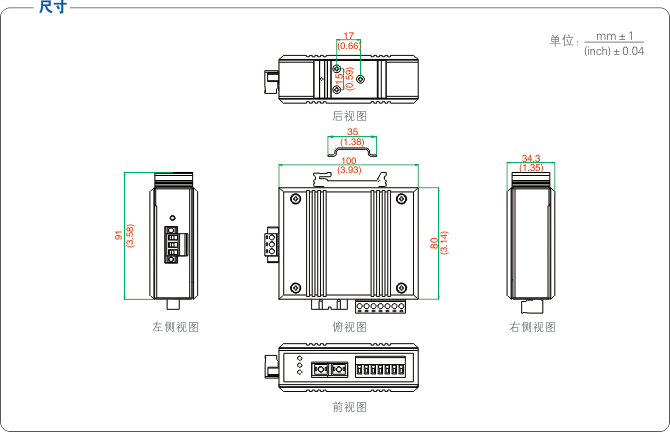

          產品尺寸:



          接線端子引腳分配:

          接線端子引腳 分配
          接線端子信號定義RS-422全雙工接線RS-485半雙工接線
          1T/R+發(A+)RS-485(A+)
          2T/R-發(B-)RS-485(B-)
          3RSD+收(A+)
          4RSD-收(B-)
          5TXDRS-232(發送)-
          6RXDRS-232(接收)-
          7GNDRS-232(地線)-

          輸入電壓:AC100-240V  1W

          RS-485/422接口特性:采用端口自適應技術實現從端口到速率調節自適應,無需開關設置,±15KV(防靜電)ESD保護支持多達128點輪詢環境


          光纖技術參數:

          光纖技術參數
          指標參數技術參數
          多模單模
          發射波長nm13101310
          典型距離km420
          發射功率dBm-3~10-3~7
          接收靈敏度dBm(≤)-18-18
          光飽和度dBm-3-3
          光損耗dBm/km0.350.35
          光纖接口類型SC、FC、ST接口可選


          傳輸參數:

          傳輸參數
          傳輸光纖多模50/125,62.5/125,100/140μm
          單模8.3/125,8.7/125,9/125,10/125μm
          傳輸距離多模4km
          單模20km、40km、60km,根據用戶需求可超過120km

          UT-2788規格書

          文件大?。?71KB

          適用產品:UT-2788

          更新日期:2020/10/28

          版本號:V 1.0

          UT-2788說明書

          文件大?。?73KB

          適用產品:UT-2788

          更新日期:2022/1/14

          版本號:V 1.0
