        2. 工業串口通信自動收發模塊_UT-M482 TTL轉RS-485/422(5V)模塊

          UT-M482 TTL轉RS-485/422(5V)模塊

          產品名稱:TTL轉RS-485/422(5V)模塊
          規格型號:UT-M482
          RS-422信號:T+、T-、T/R+、T/R-
          RS-485信號:485+、485-
          TTL信號: RXD、TXD、GND
          RS-485/422總線600W防浪涌保護
          隔離電壓:1000V DC

          產品概述:

          UT-M482 系列隔離收發器模塊,是集成電源隔離、電氣隔離、RS-485/422  接口芯片 具有隔離及總線保護功能于一身;方便嵌入用戶的設備使產品具有連接到RS-485/422 網絡的功能。該系列模塊采用灌封工藝,具有很好的隔離特性,隔離電壓高達1000V DC??捎糜诠I通訊、煤礦行業、電力監控、樓宇自動化、石油化工、PLC


          產品參數:

          產品參數
          輸入電壓DC4.75~5.25V
          工作電源模塊靜態電流小于65mA
          模塊發送電流小于80mA
          RS-422總線接口標準RS-485/422接口,具有ESD總線保護功能,內置4.7K上下拉電阻,雙絞線輸出,浪涌保護功能600W
          總線驅動能力每路RS-485/422網絡至少32個節點
          串行接口兼容+5V 標準UART接口
          輸入數據波特率最大115200bps
          數據延時從接收數據切換到發送數據延時時間:最小30μs,最大100μs
          隔離電壓1000VDC
          工作環境溫度范圍-40℃~+85℃
          濕度5~95%不結露


          訂購信息:

          訂購信息
          型號UT-M482
          信號/接口TTL5V
          RS-485/422600W浪涌
          接口保護等級RS-485/422
          通訊速率300bps-115.2kbps
          使用環境溫度40/85℃
          濕度5-95%
          電源無源

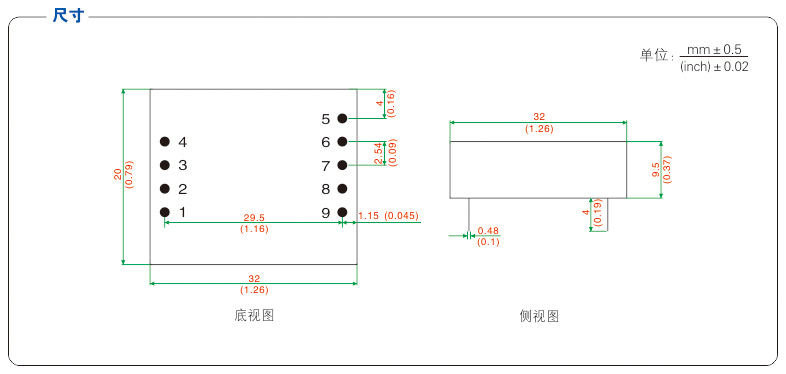

          產品尺寸:

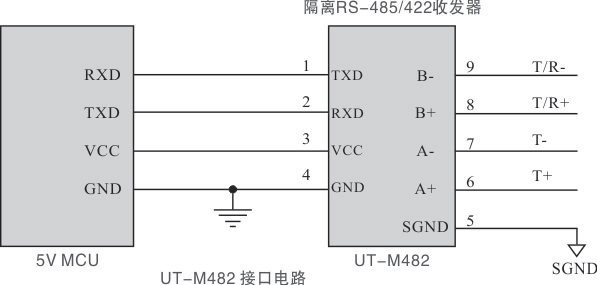

          典型電路示意圖:



          注:UT-M482不兼容3.3V TTL電平,由于UT-M482系列模塊內部自帶A/B線上下拉電阻(4.7K)和浪涌保護功能,因此用戶一般無需總線保護器件。

          UT-M482說明書

          文件大?。?88KB

          適用產品:UT-M482

          更新日期:2018/12/18

          版本號:V 1.0
