產品名稱： 1路RS-232/485/422 Modbus協議網關

規格型號： UT-6801S-GW

支持1路RS-232/485/422串口，實現遠程控制功能
支持1路10/100Base-T(x)以太網接口
支持Reset 鍵恢復出廠設置
RS232串口提供3路信號，包括RXD, TXD, GND
RS485/RS422串口提供A1,B1,A2,B2
支持MCP、VCOM虛擬串口
支持串口±6KV防靜電保護，網口1.5KVAC隔離保護
支持多MODBUS主站輪詢
支持MODBUS從站數據緩存，加速輪詢響應
支持Web固件升級

產品概述詳細參數資料下載在線留言

本產品提供Modbus網關功能，能將多個級聯的ModbusRTU Slave數據轉換成ModbusTCP報文，支持多個ModbusTCP Master訪問控制?；驅⒍鄠€ModbusTCP Slave數據轉換成ModbusRTU報文，支持多個ModbusRTU Master訪問控制。

接口
電源接口：1×DC座子、1×3Pin 5.08端子，內置防反接
以太網接口：1×RJ45，1×10/100Base-T(x)
串行接口：1×7Pin 5.08端子。
LED指示燈：PWR電源指示燈，RUN運行指示燈,DATA, 串口指示燈。
按鍵：1個出廠復位按鍵RESET
電源需求
輸入電壓：DC 12-48V
功耗
最大輸入功耗：2W
機械特性
外殼：IP30防護等級
凈重：248g
安裝方式：導軌式安裝
尺寸（長×寬×高）：100 mm×80mm×30mm（不含安裝件）
傳輸距離
RS-232：15m
RS-485/422：1200m
工作環境
儲存溫度：-40~85°C
工作溫度：-40~85°C
相對濕度：5% ~95% (無凝結)

支持協議
ARP、IP、ICMP、TCP、HTTP、DHCP、MODBUS
工作模式
Modbus TCP Server、Modbus TCP Client
串口參數
接口類型：RS-232、RS-485、RS-422
RS485/RS422波特率：300-921600bps
RS232波特率：300-115200bps
校驗位：None、Odd、Even、
數據位：5、6、7、8
停止位：1、2

認證標準
EMC：EN 55032/24
EMI：CISPR 32，FCC Part 15B Class A
EMS：IEC61000-4-2 ESD 接觸6KV,空氣8KV
IEC61000-4-3 RS 3V/m
IEC61000-4-4 EFT 電源2KV,信號1KV
IEC61000-4-5 Surge 電源2KV，信號2KV
IEC61000-4-6 CS 3V/m

訂購信息：

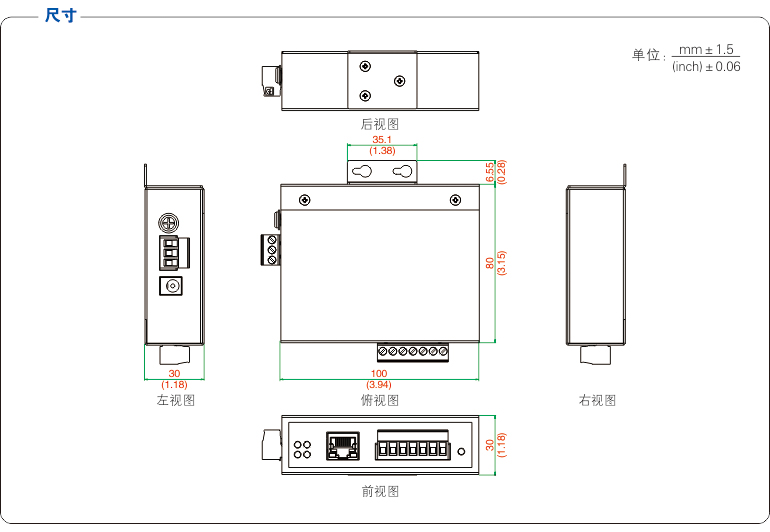

產品尺寸

UT-6801S-GW產品規格書
