數據接口：RS-232/422/485 SMA 母頭天線接口
頻率范圍：464-515 MHz
調制方式：LoRa 直序擴頻技術和GFSK(高斯頻移鍵控)傳輸兩種調試模式
無線信道：有255 可選信道，每個信道間隔0.2MHz
網絡拓撲：星型、樹型、鏈型、網狀網
發送模式：透明傳輸和定點傳輸
串口傳輸速率：1200-115.2Kbps 可設置
空中傳輸速率：6 級可調（0.3/1.2/2.4/ 4.8/9.6/19.2Kbps）
工作電源：DC9V-30V 12V/50mA
傳輸距離：無線載波5000 米（空曠距離）

接收靈敏度：-142dbm

發射功率：22dbm，多級可調，步進1dBm
天線連接：SMA 公頭膠棒天線/吸盤天線
浪涌防護：電源、差模1KV,共模2KV（1.2/50uS）信號、RS-485/422：差模1KV,共模2KV（10/700uS）RS-232：600W
靜電防護：接觸6kV，空氣8kV

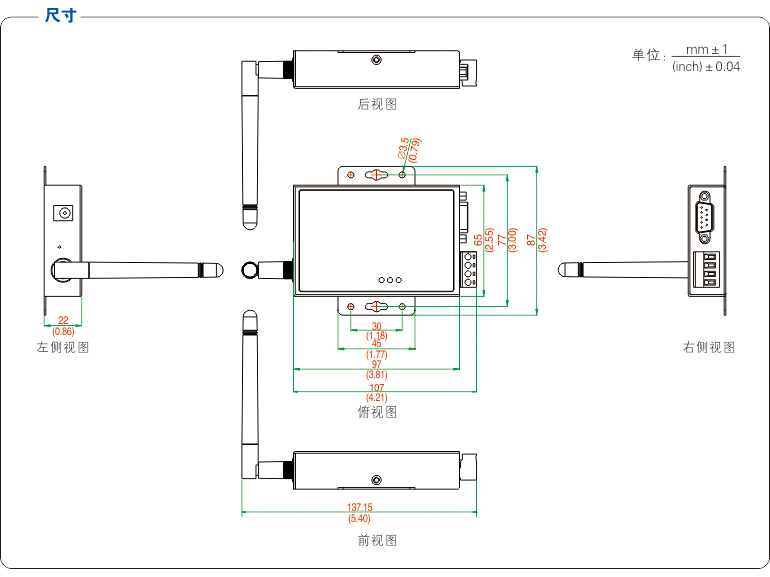

尺寸：97mm×65mm×22mm（不含天線）
重量： 120 g
工作環境：-40～85℃,相對濕度為5%到95%

指示燈

電源燈：紅燈

TX 燈：綠燈

RX 燈：黃燈

按鍵

短按1S,進入指令模式

長按5S,恢復出廠設置

硬件定義及初始設定
