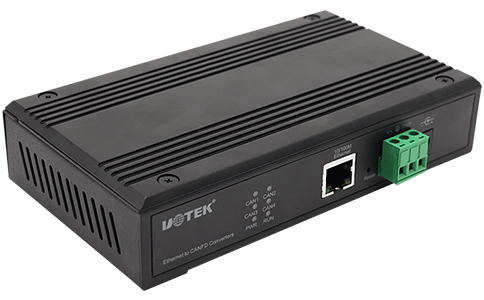

產品名稱： TCP/IP轉4CAN-FD BUS 協議轉換器

規格型號： UT-6504-FD

UT-6504-FD 系列是集成4 路 CAN-FD 接口、1路以太網接口的高性能 CAN-bus總線通訊轉換器。轉換器支持 10M/100M 的以太網網絡與 5Kbps~5Mbps 通訊速率的CANFD-bus 互聯互通,進一步擴展了 CANFD-bus 與網絡的應用范圍。UT-6504-FD轉換器提供 Web 配置界面，用戶可以靈活設置 UT-6504-FD 轉換器的運行參數。工業級高標準設計:通訊接口和系統之間隔離，具備一定的抗干擾和防浪涌能力，廣泛應用于工業控制、數據通訊系統、新能源電池包管理系統、儲能系統等。

產品概述詳細參數資料下載在線留言

產品功能、特性
實現 CAN-bus 與網絡的雙向數據傳輸支持 CAN2.0,CANFD 協議
集成4路 CAN-bus-FD 通訊接口，支持 5Kbps-5Mbps 通訊速率
集成1路 10M/100M 以太網接口
工作電壓:12-36VDC
工作電流:≤ 200mA@12V
工作溫度:-40~+85℃
儲存溫度:-40~+85℃
工作濕度:5~95%(無凝露)
儲存濕度:5~95%(無凝露)
隔離電壓:1000VDC
靜電保護:三級.
浪涌防護:電源口:三級、網口:三級

EN 61000-4-3 CS 電源3V/m 網口3V/m
EN 61000-4-6 RS 10V/m
EMI RE、CE :EN55032 class

指示燈
PWR:綠色，電源指示燈;供電正常時長亮。
RUN:綠色，再
系統運行指示燈;系統運行時閃亮。
CAN1:綠色，通訊指示燈:當CAN1收發數據時，指示燈閃亮，發送接收完成熄滅
CAN2:綠色，通訊指示燈:當CAN2 收發數據時，指示燈閃亮，發送接收完成熄滅。
CAN3:綠色，通訊指示燈:當CAN3 收發數據時，指示燈閃亮，發送接收完成熄滅。
CAN4:綠色，通訊指示燈:當CAN4收發數據時，指示燈閃亮，發送接收完成熄滅。
按鍵定義

Reset:按鍵按下5秒給設備恢復出廠設置

●實現 CANFD-bus 與網絡的雙向數據傳輸
●支持 CAN2.0、CANFD 協議
●集成 4路 CANFD-bus 通訊接口，支持 5Kbps-5Mbps 通訊速率
●今集成1路10M/100M 以太網接口
●支持不同控制器類型: CAN2.0、CANFD ISO 或 CANFD Non-ISO
●支持軟件終端電阻開關，終端電阻值為 1202
●支持報文過濾功能，最大 10 組濾波設置
●工作模式: TCP Server、 TCP Client、 UDP
●支持網頁 web 配置和網頁固件升級
●最大支持 10000 (每個通道) 報文緩存
●數據接收能力 6000 /秒(標準加速 CANFD，4 個通道同時接收)
●數據發送能力 6000 /秒(標準加速 CANFD，4 個通道同時發送)
●工作電壓: 12-36V DC
●工作電流: 200mA@12V
●工作溫度:-40~+85C
●儲存溫度:-40~+85"C
●工作濕度: 5~95%(無凝露）

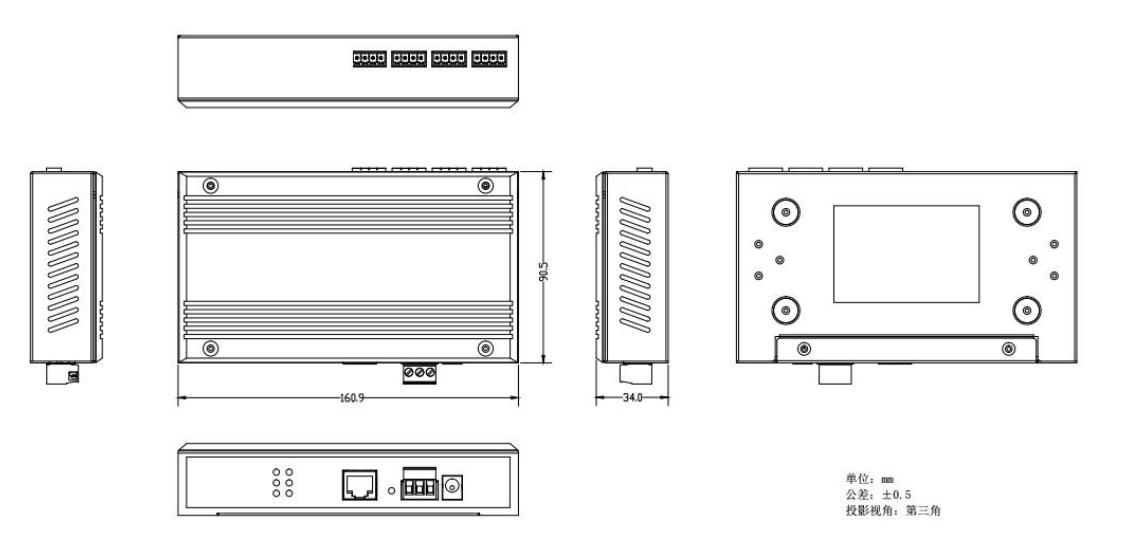

產品尺寸：

UT-6504-FD使用說明書

UT-6504-FD產品規格書

UT-6504-FD上位機軟件
