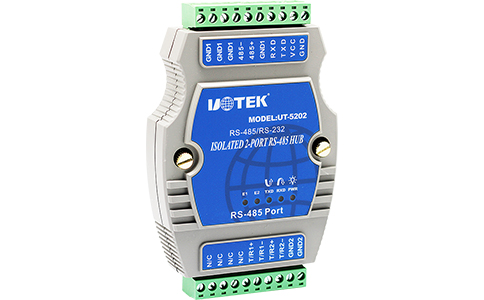

        UT-5202 是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2Kbps，為了保證數據通訊的安全可靠，RS-485接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 600W 浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。

         在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485收發轉換時延問題。RS-485 接口傳輸距離大于1200米、性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。

         UT-5202 RS-485 HUB 提供星型 RS-485總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善RS-485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-5202 RS-485 HUB 可以助您設計出獨特的高可靠的 RS-485系統。

>>面板及信號指示

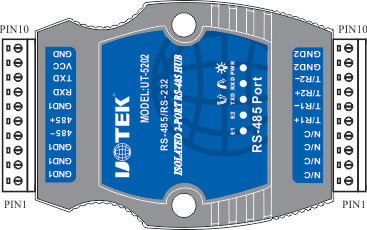

前面板共有五個指示燈，左右二端各是用十位接線柱。左端的TXD RXD GND1為RS-232信號輸入端、485+ 485-為RS-485信號輸入端，GND1為接地。右端為485信號輸出口N/C、N/C、N/C、N/C、T/R1+、T/R1-、T/R2+、T/R2-、GND2、GND2注意485輸出端的GND2不能和輸入端的GND1相連。

前面板指示燈含義如下：
PWR——電源指示，正常時為紅色
TXD—— 數據發送指示，正常時為綠色閃亮，表示數據從 INPUT 口 發送至OUTPUT 口1-口2
RXD——數據接收指示，正常時為黃色閃亮，表示數據從OUTPUT口 1-口 2 發送至 INPUT 口
E1-E2——口 1-口 2 故障警告指示燈，常亮時表示對應口1-口2 所連接的RS-485接口設備出現短路或信號反接的情況，E1 燈與口 1 對應，E2燈與口 2 對應，用戶可根據該故障警告指示燈判斷出故障端口及其相連的故障設備。

>>電氣接口及定義

>>訂購信息

備注：
以上產品配件為導軌座。

UT-5202說明書
